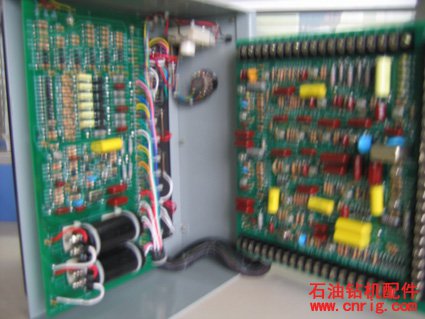

罗斯海尔ROSHILL1400型柴油发电机组系统中的主要设备全部集中在控制柜（GEN）中。该柜操作简便，可靠性高，性能优越和维护简。
一个GEN控制一台发电机组，柜子上端装有2000AF断路器、手动储能电气合闸；显示仪––表0-2000A AC、千瓦表0-2000KW、千乏表0-2000KVAR；装有发电机运行指示、发电机上线指示、推合按钮灯和运行小时表；装有柴油机控制按钮（断开-怠速-运行），还装有手动速度调节旋钮和电压调节旋钮。
在整套机组的控制系统中有一个同步盒。同步盒上装有一个电压表频率表、同步表和两只同步灯，它们分别显示发电机和主母排的电压和频率及同步状况。
GEN柜中的接地故障检测电路，用以检测与显示交流和直流动力电路的接地故障装况。

电机组主要部件如下所述：

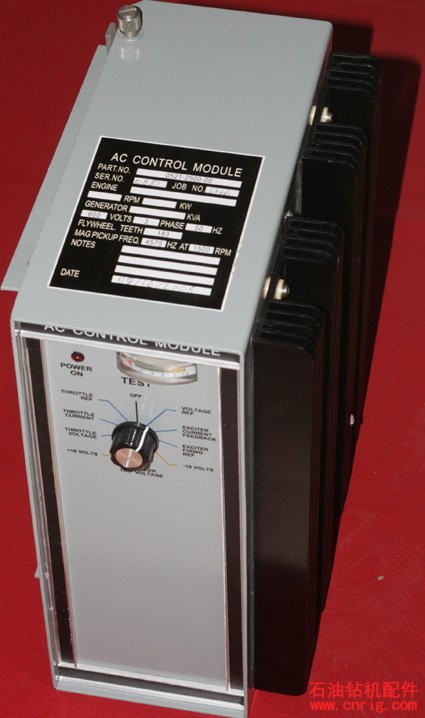

1.AC控制模块0521-2500-14
AC控制模块是控制柴油发电机组的核心部件，可用于卡特3512A和3512B系列柴油发电机。运行温度：-30--+50。模块可相互替换。
主要功能：
完成对柴油发电机组的速度和电压的双闭环控制，其控制精度高。变化平稳（ 50HZ/60HZ）,完成柴油发电机和发电机组的各种保护功能。
过频保护（54HZ/64HZ）
欠频保护（46HZ/56HZ）
过压保护（780VAC）
欠压保护 （530VAC）
逆功保护（-7%）
脉冲丢失保护
过流保护（在断路器上设定）

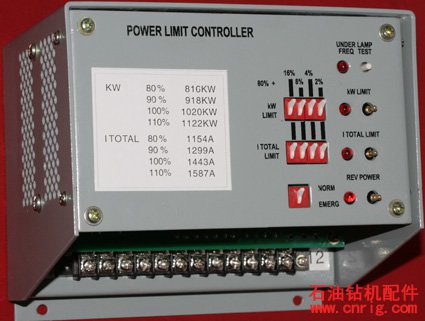

2. 功率限制盒PC14
主要功能：
功率限制值的设定可从面板完成,从80%到110%自由设定。
当有功功率达到设定值的95%时，指示灯显示；当有功功率达到设定 值的100%时，输出0 VDC,确保传动系统不可继续加载。
当总电流达到设定值的95%，指示灯显示；当总电流达到设定值的100%时，输出0 VDC,确保传动系统不可继续加载。
当频率低于48HZ时,指示灯显示,输出0 VDC确保传动系统不可继续加载.
当负载突变的速度超过柴油机的固有特性时,延缓负荷加载时间,确保柴油发电机子的稳定运行。

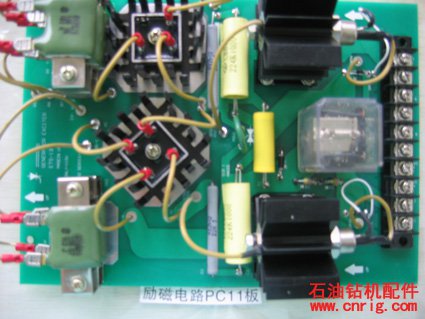

3. 励磁电路板PC11
主要功能:
将发电机产生的交流电压转换成为发电机励磁机所需的直流电压。该板 包括两路整流电流，一路为桥式整流，一路为可控硅整流，两者自动转换。
当发电机启动时，由于发电机的剩磁电压过低，桥式整流回路可迅速建立发电机电压，不需要外接电池和附件。
当发电机电压上升到一定电压时，可控硅整流控制回路自动无缝替代桥式整流回路，保证发电机励磁回路的安全可靠。
当发电机正常运转时，与AC模块构成闭环控制的内环，维持发电机的电压为600V AC。
当发电机组的负荷突变时，与AC模块构成闭环控制的外环，平稳调节励磁电压，快速恢复到电压设定值。


4. 接地故障电路板PC13
主要功能:
当发电机输出的任意一相与地直接或间接短接时,相应的指示灯亮（正常情况下指示灯暗亮）,并且交流接地百分比表指示接地程度。
当SCR柜输出的正、负母排与直接或间接短接时，指示灯亮度变亮（正常情况下指示灯暗亮）。并且直流接地百分比表指示正或负端接地，指示接地的程度。
系统元件组成：接地检测板、AC/DC百分比、指示灯、复位检测开关、电阻及保险等。

  5. H.O.C电路PC3
主要功能：
当第一台柴油发电机组启动时，为控制模块提供工作电源。
当最后一台柴油发电机组脱网（CB断开），并且电压下降到220VAC，为控制模块提供工作电源，确保柴油发电机有序关机。
系统元件组成：变压器、整流桥、电容、电阻、稳压二极管、12VDC电瓶等。
